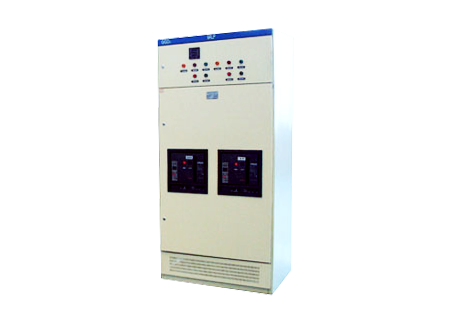

GGD型交流低压配电柜

发布时间：2021-10-26 15:53:00

产品编号：GGD

功　　能：

GGD型交流低压配电柜适用于发电厂、变电厂、厂矿企业等电力用户作为交流50Hz，额定工作电压380V，额定工作电流至3150A的配电系统中，作为动力、照明及配电设备的电能转换、分配与控制之用。

GGD型电压配电柜符合IEC439《低压成套开关设备和控制设备》，GB7251.1《低压成套开关设备》等标准。产品具有分断能力高、动热稳定性好，结构合理，电器方案完善，系列性、适用性强等特点。

主要结构特点：

1、构架用8MF冷弯型钢材局部焊接拼装而成，其刚性及承载能力均达到电器元件的安装要求，构架上分别有按E=20mm及E=100mm模数排列的安装孔，以提高产品装配的通用性；

2、主母线排列在柜的上部后方，采用的ZMJ型母线夹为积木式组合结构，用高阻燃PPO合金材料热注成型，机械强度和绝缘强度高，能承受50kA和峰值105kA动、热稳定冲击力，长期允许温度可达120℃。

3、柜正面采用强度较高的整门结构，后面为对称式双门结构。既解决直接触电的防护又提高了整体美观和强度，也便于制造厂形成标准化生产。

4、柜门采用镀锌大强度铰链与构架相连，安装及拆卸方便。

5、装有电器元件的仪表门用多股软铜线与构架相连。柜内的安装与构架间用接地滚花螺钉连接，构成完整的接地保护电路。

6、柜体前后、顶面及两端的防护等级达到IP30，也可根据用户的要求在IP20~IP40之间选择。

7、 为加强通风和散热，在柜体的下部、后上部和顶部均有通风散热孔，使柜体在运行中形成自然通风道，有较好的散热性能。散热孔用钢丝网板加封，以保证柜体的防护等级。

8、柜体的顶盖，可在需要时拆除，便于观察主母线的装配和调整。柜顶的四角装有吊环，便于起吊及装运。

9、柜体被覆层采用聚脂桔形烘漆喷涂，消除眩光，且附着力强，柜内的安装件经镀锌钝化处理，提高了“三防”性能。

10、架外型尺寸
